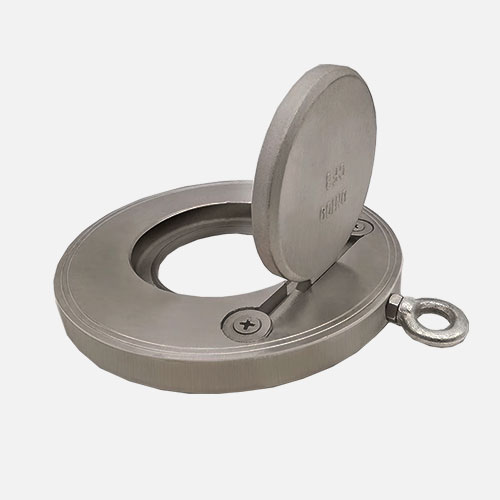

H74W-16P對夾單瓣止回閥

【產品型號】: H74W-16P

【通徑】: DN50-600

【公稱壓力】: PN16/150LB

【適用溫度】: -29～425℃

【適用介質】: 水、汽、油品等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

化工電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2025-05-08 15:47:45

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，外觀精細，材質達標
精密加工

內件數控機床加工，配合精密，零部件統配可互換，外觀平整美觀
密封面耐磨

密封面采用等離子堆焊，增加閥門耐磨性
密封材質可選

可根據要求選擇橡膠軟密封
雙層檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

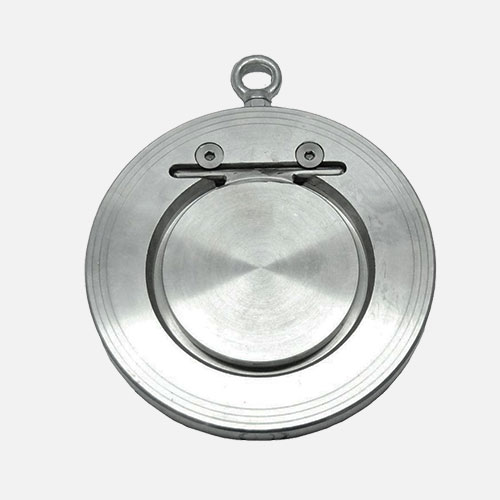

H74型對夾式止回閥，是一種薄型圓盤式止回閥，適用于空間狹小的安裝工況，連接方式采用對夾標準設計，閥瓣為旋啟式結構；具有結構簡單，外形美觀、重量輕，安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所更為適用。

產品參數

相關產品

名稱	設計及制造	連接標準	結構長度	試壓標準
參照標準	JB/T 8937	GB/T 9113	JB/T 8937	GB/T 13927

名稱	閥體	閥座	閥瓣
材質及說明	CF8	304	CF8

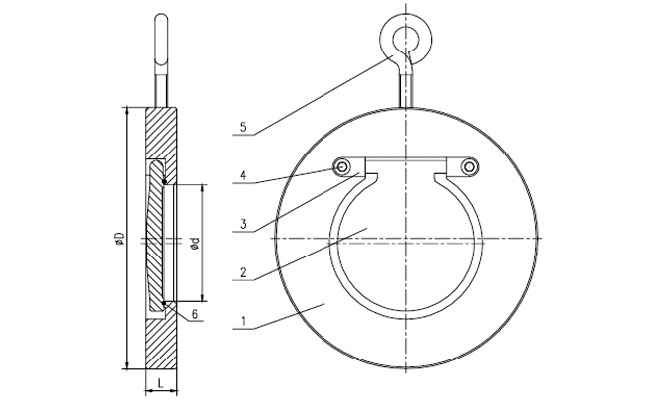

DN	NPS（英寸）	L	D	Φd
50	2''	19	108	25
65	2 1/2''	19	128	38
80	3''	19	143	46
100	4''	19	163	72
125	5''	19	193	95
150	6''	19	219	115
200	8''	29	274	140
250	10''	29	329	188
300	12''	38	385	216
350	14''	41	444	263
400	16''	51	496	305
450	18''	51	555	356
500	20''	65	616	406
600	24''	70	733	482

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
